一、產品介紹

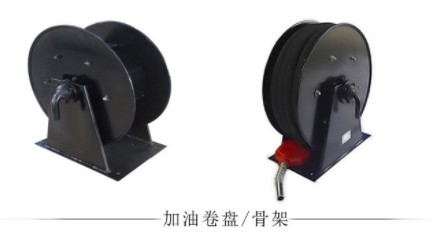

加油卷盤廣泛應用于機場、碼頭、油庫等場所，可以配套加油站或者加油車使用。為飛機、車輛、船舶的加油提供簡便、迅捷而又可靠的手段，是國內外先進的輸油裝置之一。產品經過全國各地用戶的廣泛應用，受到一致的好評和歡迎。車載加油卷盤是對各種油液進行輸油的主要裝置，適用于相對遠距離的油品傳輸。油管長度自動鎖定，自動回繞，方便快捷。
二、結構原理
基本裝置：主要有支架、輸油軸、輸油閥體、轉盤、蝸卷彈簧、定位棘輪、輸油軟管等零部件組成。

工作原理：
1、輸油軸通過定位法蘭固定在支架上，閥體與轉盤繞輸油軸旋轉；
2、輸油軸與閥體之間用FB型油封密封，防止油液外泄，油液通過輸油軸進油口、閥體、輸油軟管輸出；
3、加油時，拉展輸油軟管，閥體、轉盤隨之轉動；
4、蝸狀彈簧被收緊處于儲能狀態，當輸油軟管拉展到所需長度時，通棘輪撥叉對轉盤的鎖止作用，即可完成加油作業；
5、當加油完畢后，在蝸卷彈簧能量釋放的作用下，便可將輸油軟管自動卷回到轉盤中，此時，閥體轉盤反向旋轉。
三、技術參數
通徑:1.5"
進油管尺寸：1.5"
出油管尺寸：1.5"
輸油管拉展長度：10m
工作壓力：0.6Mpa
工作環境溫度：-20℃~＋55℃

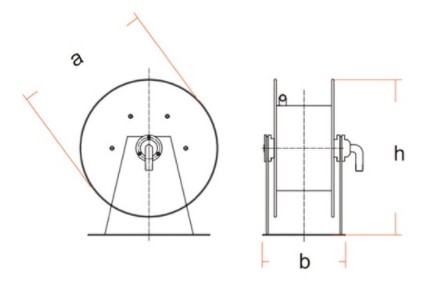

外型尺寸：450×250×520/450×250×550mm
四、優勢特點
1、變內置油封為外置，雙骨架油封，確保不滲油；
2、外型美觀大方，結構合理，采用鋼件結構，深壓成型，靜電噴塑；
3、防靜電，高彈力鋼絲輸油膠管，高品質自封加油機槍?zhuān)?/span>
4、維修保養，更換易損件方便。
