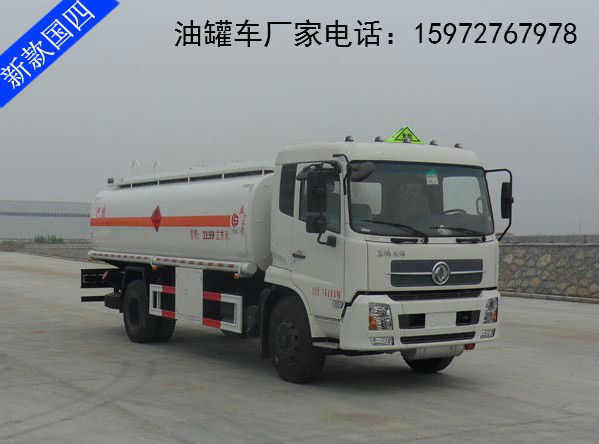

![]() 東風天錦15噸油罐車整車配置:
東風天錦加油車采用東風DFL1160BX5型油車專用底盤,搭載康明斯180馬力發動機,軸距5000,東風6檔變速箱,9噸后橋,9.00鋼絲胎,有空調。加裝前盤制動、限速裝置、ABS防抱死系統。加油車罐體有效容積為17.2立方米,可裝運14.5噸柴油。兩個歐標罐蓋,罐體底部安裝緊急切斷裝置。配備山東產優質齒輪泵。選裝加油機、自動回位卷盤、加油槍等一整套加油設備?煞謧},可選裝雙聯泵,雙加油機,廢氣回收裝置,下加油裝置,防溢流探桿、探頭、探桿座等裝置。
注:罐體采用武鋼產Q-235 5mm厚優質板材(國標板材)制作,罐體成型采用同行業最先進的卷板機一次成型,罐體筒體及前后封頭均采用機器自動焊工藝(非人工手動焊接,使焊縫與母體板材的強度達到一致),漲型封頭。罐體成型后先做探傷檢測,然后做兩道防銹漆(防銹處理工作到位,可延長油罐車的使用壽命),之后才是整車安裝。
東風天錦15噸油罐車參數:
【主要技術參數】
產品商標楚勝牌公告批次279
產品名稱運油車產品型號CSC5160GYYDX5型運油車
總質量(Kg)16000罐體容積(m3)14.7
額定載質量(Kg)9800外形尺寸8990×2380×3180
整備質量(Kg)6005貨廂尺寸××
額定載客(人) 準拖掛車總質量(Kg)
駕駛室準乘人數(人)3載質量利用系數
接近角/離去角(°)19/12前懸/后懸1430/2560,1430/2860
軸數2軸距5000,4700,4500
軸荷(Kg)6000/10000最高車速(Km/h)80
其它備注:1、罐體有效容積: 14.7立方米,罐體外形尺寸長6300,寬2250,高1500;運輸介質:汽油,類項號:第3類,密度:700千克/立方米;2、軸距與后懸對應為: 5000對應1430/2560、 4700對應1430/2860;3、側防護冷彎型鋼/Q235A,螺栓連接,后防護冷彎型鋼/Q235A,焊接,截面高100mm,截面寬50mm,下邊緣離地高550mm。4、選裝側防護及后部結構;油耗值與發動機對應關系(L/100km)26.1,26.4,26.3,26.3,26.5,27.6/ISDe210 40,ISDe180 40,ISDe185 40,EQH180-40,ISB180 40,ISB210 40;僅選用子午胎和前盤制動器的底盤;安裝帶衛星定位功能的行駛記錄儀; ABS型號:3631010-C2000,4460046440,生產廠家:東科克諾爾商用車制動系統(十堰)有限公司,威伯科汽車控制系統(中國)有限公司.
【底盤技術參數】
底盤型號DFL1160BX5底盤名稱載貨汽車底盤
商標名稱東風牌生產企業東風商用車有限公司
外形尺寸8790,8290,7790,7190×2370,2460×2760,2840輪胎數6
接近角/離去角(°)20/13輪胎規格10.00-20,10.00R20,9.00-20,9.00R20,275/80R22.5 16PR
鋼板彈簧片數8/10+8,7/9+6,9/10+8前輪距1880,1920
燃料種類柴油后輪距1860,1800,1820
排放標準GB3847-2005,GB17691-2005(國Ⅳ)
發動機型號 發動機生產企業 排量功率(Kw)
ISB180 40 東風康明斯發動機有限公司5900 132
|
