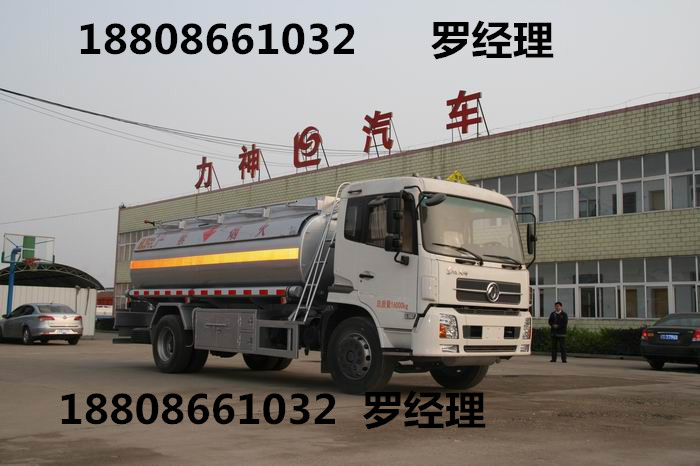

天錦飛機加油車
SLS5160GJYD4型飛機加油車
【主要技術參數】
產品商標
醒獅牌
公告批次
254
產品名稱
飛機加油車
產品型號
SLS5160GJYD4型飛機加油車
總質量(Kg)
16000
罐體容積(m3)
10.8
額定載質量(Kg)
7990
外形尺寸
8500×2500×3150
整備質量(Kg)
7815
貨廂尺寸
××
額定載客(人)
準拖掛車總質量(Kg)
駕駛室準乘人數(人)
3
載質量利用系數
接近角/離去角(°)
18/12
前懸/后懸
1430/2370
軸數
2
軸距
5000,4700,4500
軸荷(Kg)
6000/10000
最高車速(Km/h)
80
其它
罐體有效容積:10.8立方米,介質:航空煤油,類項號:3,密度:770千克/立方米,罐體尺寸:長4600毫米,長軸2250毫米,短軸1565毫米.當加油裝置下置時,罐體尺寸:長5600毫米,長軸2065毫米,短軸1400毫米.隨底盤選裝駕駛室.側、后防護裝置材料材質:Q235B,側、后防護均用螺栓連接,后部防護裝置斷面尺寸(寬×高)60×100(mm),后部防護離地高度:490mm.安裝具有衛星定位功能的行駛記錄儀,安裝前輪盤式制動器,僅采用底盤子午線輪胎.ABS系統型號:355080020,ABS系統生產廠家:浙江亞太機電股份有限公司.加油裝置型號/生產企業:CS20D1110F/正星科技有限公司,80YHCB-60/山東博山齊魯油泵廠,YHCB-1000/5-A,YHCB-1000/5B,YHCB-300/3-B-L/永嘉三江石油機械廠.
【底盤技術參數】
底盤型號
DFL1160BX5
底盤名稱
載貨汽車底盤
商標名稱
東風牌
生產企業
東風商用車有限公司
外形尺寸
8790,8290,7790,7190×2370,2460×2760,2840
輪胎數
6
接近角/離去角(°)
20/13
輪胎規格
10.00-20,10.00R20,9.00-20,9.00R20,275/80R22.5 16PR
鋼板彈簧片數
8/10+8,7/9+6
前輪距
1880
燃料種類
柴油
后輪距
1860,1800
排放標準
GB3847-2005,GB17691-2005(國Ⅳ)
發動機型號
發動機生產企業
排量
功率(Kw)
ISDe210 40
ISDe180 40
ISDe185 40
EQH180-40
ISB180 40
ISB210 40
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
6700
4500
6700
4752
5900
5900
155
132
136
132
132
155
、汽車底盤
此系列罐式車主要采用DFL1160BX5型二類載貨汽車底盤改裝而成，其結構詳見所附《汽車底盤使用說明書》。
2、罐體
油罐結構為方圓柱形等，筒體總成采用不銹鋼304板材卷制拼焊而成、封頭為水壓弧形結構
3、罐口組件
人孔小蓋帶內置式呼吸閥
內置式高液位傳感器
罐頂裝歐標人孔，大蓋由螺栓緊固在罐口頸板上，由一個壓板和一個耳板將小蓋與大蓋連接在一起�？凵闲∩w壓板，可使小蓋壓緊，扳起壓板后小蓋則可打開，小蓋上側安裝有內置呼吸閥；大蓋上裝有高液位傳感器，往罐內裝油達到預定高液面時，高液位傳感器會(huì )給油庫終端傳送信號從而關閉進油閥門。
為了保證加、運油車在工作過程中，罐內壓力與大氣壓力平衡，在人孔大蓋上安裝了呼吸閥，當罐內油料受熱膨脹或當用油泵向罐內加油時，罐內油面上升，壓力增大，當罐內壓力高于外界壓8KPa時，呼吸閥上閥片開啟；當用油泵向外排油或油料受冷收縮時油面下降，壓力降低，當罐內壓力低于外界壓力3KPa時，呼吸閥下閥片開啟；從而保證罐體的安全。
4、取力器
采用與底盤變速箱同型號的取力器，其操作功能見取力器使用說明書。
5、油泵
本車裝備全鋁臥式齒輪油泵，其性能見油泵使用說明書。
6、輸油膠管
送油膠管兩端裝有快速接頭、直接對接，拆裝迅速、方便、密封可靠。送油膠管總成經導電檢驗，使用安全可靠。
7、導靜電裝置
（1）、拖地帶
裝于油車后部罐腳上，需經常保持與地面接觸，當托地帶拖地時間過長而磨損時需及時調整托地帶上的螺栓放長托地帶，使其有效接地，如托地帶因長時間使用、大量磨損而導致完全伸開后無法有效接地，則需要更換托地帶。其功用是隨時將油車行駛中由于油料的沖擊、晃動產生的靜電或加油機、發電機工作中產生的靜電導入地內，從而防止因靜電所引起的火災事故。
（2）、靜電線盤
固定在車架上，當給油車加油或排放油時，必須將靜電線盤接地，把加油或放油時油料運動磨擦產生的靜電導入地內，從而防止因靜電短路所引起的火災事故。
8、本車專用配置
本車裝備有：閉路目測取樣器、過濾器（帶自動排氣閥、壓差計）、低液位控制閥（帶報警器）、高液位報警器、不銹鋼浮球液位計、裝備有泵轉速傳感器、車頂爆閃燈等，見以下照片：
