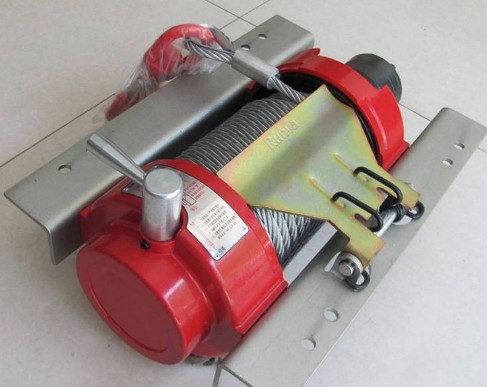

楚勝清障車絞盤_浙江潤華液壓絞盤_清障車液壓絞盤
作者：楚勝清障車 來源：楚勝清障車廠家 日期：2025/3/3 14:43:26 人氣： 標簽：楚勝清障車絞盤 浙江潤華液壓絞盤 清障車液壓絞盤
本文章只是介紹楚勝清障車裝配的有浙江潤華品牌絞盤，好多用戶咨詢故障，我們銷售對故障又不是很清楚，發安裝與操作說明書，讓用戶對照檢查，能更好的更快的排除故障，本文章只是為了解決用戶故障咨詢問題，更好服務于客戶，不做銷售用途，如果有侵權和錯誤，請聯系網站站長刪除！
HWV060安裝與操作說明書

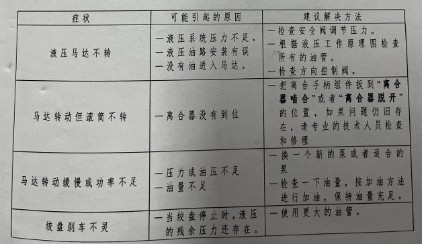

目錄1、安全警告和注意事項2、操作使用注意事項3、開箱4、安裝5、操作6、維護7、故障排除8、絞盤裝配圖9、絞盤零件目錄10、性能參數表11、保修期限及其它說明本說明書為您提供了安全警告、安裝操作、維護保養、性能參數、零部件圖解以及目錄、故障分析等內容。在使用液壓絞盤之前請認真閱讀本說明書。安全警告和注意事項1、絞盤產品嚴禁用來舉升或載人:在絞盤工作時，保持與現場一定距離，千萬不能在絞盤工作時用手去碰鋼絲繩與導繩器，以免受傷。2、絕不允許小孩進入絞盤的工作區域，不能讓小孩接觸到絞盤、工具或鋼絲繩、開關、電線及各附件。3、在絞盤不使用時，應把絞盤及附件、工具收放到干燥的地方以免生銹，同時鎖好，以免小孩接觸到，收好并始終保持清潔干燥。4、在操作絞盤時，不要衣著松散、不要佩戴珠寶首飾等易于被牽掛到的東西，以免它們被纏繞在運行的鋼絲繩或滾筒中。建議您穿戴具有保護作用的絕緣衣服和防滑的鞋子，戴上特定的頭發套，并把長發塞入頭發套內。5、使用保護眼睛和耳朵的用品:操作時通常要戴上護目鏡。如果你是在產生金屬屑、木屑或化學粉塵等特殊環境中工作要戴上防護面罩。6、在使用液壓絞盤的工作現場,在場人員要站穩、保持身體平衡，不要站在絞盤和載荷物之間，應站在鋼絲繩兩側的安全地帶。在絞盤拉有載荷的情況下不要跨越或鉆過鋼絲繩。7、在絞盤使用前收拾好調整用的各種工具及扳手。8、在絞盤使用前應仔細檢查絞盤是否能正常工作，檢查是否有被損壞的零件或附件，各聯接位置不應有松動。如果有任何不正常情況應進行修復，根據情況修理或更換零件，必要時請專業人員進行指導與維修。在絞盤操縱不靈時千萬不要使用。9、絞盤維修要更換零件或附件時，一定要采用被認可的配件，并且要適用于該絞盤。在操作絞盤時一定要保持清醒的頭腦，不要在疲憊的狀態下進行作業。10、在使用絞盤前閱讀一些注意事項和警示標志，判斷自己是否清楚。在受到酒精或藥物影響的情況下，不得操作絞盤。操作使用注意事項1、在操作絞盤前應仔細閱讀產品說明書，產品說明書包括安全警告和注意事項、絞盤使用注意事項、絞盤產品的安裝、絞盤的操作過程、絞盤的故障現象與維修、零件清單及性能參數等。2、在開動液壓絞盤時，手和身體的任何部位都要遠離導繩器(鋼絲繩接入口)和鋼絲繩。3、在使用絞盤前應使汽車處于適當的位置。4、不要讓絞盤牽引超出絞盤標定拉力的載荷。5、使用絞盤之前應確保絞盤已經正確可靠地安裝在能承受液壓絞盤載荷的固定物(或車輛)上。6、使用足夠強度的聯接件，保證絞盤吊鉤鉤牢并能承受絞盤的作業載荷。7、不要讓絞盤超載，如絞盤牽引的載荷較大，超出了額定載荷的80%時建議配套使用動滑輪。8、不要使用不適當的附件來延長液壓絞盤鋼絲繩的長度，這樣鋼絲繩容易突然斷裂。9、不要用絞盤來運載人或提升重物。10、不要在絞盤作業時走進絞盤與載荷的工作區域內。11、液壓絞盤承受拉力時，絕不允許把鋼絲繩全部拉出，滾筒上至少保留五圈鋼絲繩。12、在絞盤完成作業后，應把載荷固定好，并把液壓絞盤脫開，不要讓絞盤長時間支承載荷。13、在使用絞盤前對絞盤進行全面檢查，因為長時間的暴露在大氣中有可能受到腐蝕致使絞盤零件老化。14、當用絞盤把船拉到拖車上時，在船體本身沒有龍骨也沒有側向導輪的情況下，應該把拖車浸入水中，如果試圖在陸地上拉拖的話，將會(huì )導致絞盤拖拉失敗或損壞。15、如果鋼絲繩出現斷絲、打結或扭結的情況，絕不要使用絞盤，一定要更換或處理好鋼絲繩后才能進行作業。16、絞盤沒有機械鎖，在絞盤作業完成后應將載荷穩固好。17、不要在絞盤鋼絲繩拉緊狀態下從鋼絲繩上面或下面過人。18、當鋼絲繩拉緊并附有載荷時，請不要用移動車輛的方法來拉動載荷，以免鋼絲繩斷裂。19、在處理鋼絲繩時，請戴上手套。20、當車輛停在斜坡上時，請在車輪處填上墊鐵、三角木或其他阻礙物，以防止車輛下滑。21、牽引物體時，鋼絲繩與滾筒最好保持垂直，以免鋼絲繩纏繞不均勻或堆積在滾筒的一側。22、嚴禁將吊鉤回鉤在鋼絲繩上，以免損壞鋼絲繩，請使用樹干保護帶。23、在使用液壓絞盤拉動載荷時請在繃緊的鋼絲繩上掛上較重的衣服、毯子等物品，這樣可以防止萬一鋼絲繩斷裂繩索飛揚傷人。24、在絞盤開始工作之前，請務必試運行一下你的絞盤工作方向，并且在此方向上能持續一至兩秒鐘，從而能確保絞盤內部的齒輪得到均衡的嚙合。開箱開箱時，應按照說明書或裝箱清單對產品及零配件進行檢查與核對。安裝

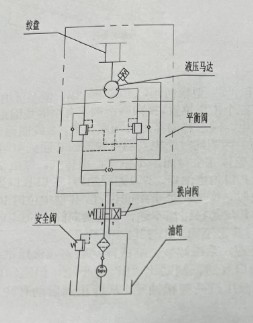

1.絞盤的安裝:絞盤的安裝可以通過安裝槽鋼或者是安裝在汽車的前面或后面的堅固的零件上，但是必須保證絞盤中的馬達、滾筒與減速箱在同一水平面上，這樣載荷力會(huì )被均勻分配。2.電的連接:如果絞盤的液壓源是來自于汽車動力轉向系統，其絞盤工作與動力轉向系統工作是不沖突的，您可以同時工作。如果使用電磁閥控制絞盤的運轉，當通上電源后，電磁閥將被激活。每一個電磁閥都同時擁有兩組線，一組用于接地，另一組則用來連接電源。按圖所示把所有的電線進行連接，并且用手柄開關進行測試，直到電磁閥發出“滴答”的聲音，則表明連接是正確的，具體連接方法請參照下面的絞盤液壓工作原圖。3. 油管的連接:應避免所有的油管被安裝在高溫處，如排氣口或者發動機等區域，并且應避免油管產生磨擦。安裝時可利用90°彎頭以方便安裝。注意油管接頭聯接應旋緊，但是不能旋得過緊使之變形。具體連接方法清參照下面的圖所示連接。4.液壓工作原理圖:

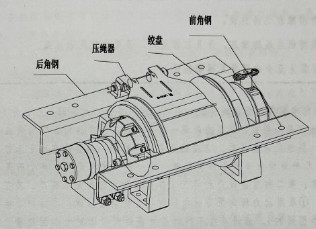

注意閥的選型：(本絞盤可選用“H”和“Y”型換向閥，“0”和“M”型不可用)電磁換向閥閥芯有三個工作位置,換向閥兩端都有電磁線圈進行控制電磁閥動作。 A線圈通電且B線圈斷電，閥芯移向靠近A線圈位置;B線圈通電且A線圈斷電，閥芯移向靠近B線圈位置。兩端同時斷電，則電磁閥閥芯回到中間位置，兩個氣管都不形成回路，即氣缸兩個腔體完全封閉，不供氣，不排氣，氣缸活塞保持位置不動。換向閥有四個通道P口為進油口，T口為回油口，A口B口為輸出口。換向閥有三個位置，電磁鐵不通電時，換向閥處于中間位置。H型中位時PTAB相互都連通。Y型中位時TAB相互連通，P與其它路都不通。0型換向閥中位時PTAB通路都不通。M型中位時PT相互通，A與其它不通，B與其它也不通。“H”型:各油口全部連通，系統卸載，缸成浮動狀態。液壓缸兩腔接油箱，從靜止到啟動有沖擊。制動時油口互通，制動比“0”型平穩，但換向位置變動大。“Y”型:油泵不卸載，液壓缸兩腔接油箱，從靜止到啟動有沖擊，制動性能介于“0”型與“H”型之間。“0”型:各油口全部封閉，系統不卸載。液壓缸充滿油，從靜止到啟動平穩。制動時運動慣性引起液壓沖擊較大。換向位置精度高。“M”型:油泵卸載，從靜止到啟動平穩。制動性能與“0”型相同。5. 絞盤簡易安裝圖
注:1.絞盤安裝好后應檢查絞盤工作方向是否正確。在沒有規定的情況下，通常從馬達方向看滾筒順時針為絞繩方向。2.所有液壓系統均最少需要有一個安全閥，如果你的絞盤液壓系統是專為絞盤增加的，應請懂得液壓系統的人進行組配液壓系統，如果絞盤液壓系統是利用現存的液壓系統，則不存在這個問題。3.拉出鋼絲繩時，請注意不要帶動電源線。4.如果您想要增加一個冷卻器,安裝方式請參照上面的絞盤工作的液壓原理圖。5.對油箱應經常做檢查，并及時對其進行補充，而且應定期清洗油箱。6.系統加油，開動引擎，使鋼絲繩被繞出與繞進1.5米左右，再關閉引擎，檢查一下油箱，并加入一些直到加滿為止。然后再開動引擎，使鋼絲繩被繞出與繞進1.5米左右，再關閉引擎，并檢查油箱。這樣反復進行五次，以便使系統中的空氣完全排出。7.纏繞鋼絲繩時最好給絞盤加載10%倍絞盤標定拉力的載荷，以防亂繩。8.用正確的操作方法檢驗絞盤，參照以下的“操作篇”。操作警告：1、在開動絞盤之前應確保離合器應完全被合上。2、保持清醒并遠離負載。3、要保持鋼絲繩的清潔，并且在拉動時，不要去操縱鋼絲繩。4、在滾筒上至少應保留五圈鋼絲繩。整體說明：絞盤的標準配置一般由減速器、滾筒、液壓馬達、電磁閥、手柄開關、插座以及油管接頭組成。絞盤的能源一般是從汽車自身的動力轉向泵或者是其他的一些液壓泵獲得的。它應該是完全密封的，并且能在水下工作。下面有幾種途徑來為絞盤提供能源:第一種方法就是用一單個的泵作為工程用途;第二種方法就是利用汽車自身的動力轉向泵來獲得，其安裝說明如下:①采用動力轉向泵為轉向器和絞盤提供液壓源;②用一個組合泵(帶有單穩閥的)，油閥將按不同的要求提供兩條固定大小的流量，一條單穩的流量用于轉向器，另一條大流量的將作為工程用，用于絞盤。根據安裝說明，你應該選擇更適合的方式。如果你的絞盤安裝是一種單一的工作模式，值得注意的是:在這種工作模式下絞盤一定不能在負重載情況下進行放繩，否則將存在嚴重的危險。只要你的絞盤安裝一個平衡閥，那么它將可負載放繩。絞盤工作示范:1. 把離合手柄轉到“離合器脫開”的位置，離合器釋放。2. 抓住鋼絲繩吊鉤組件中的吊鉤并拉出鋼絲繩至所需要的長度，然后把吊鉤連接到固定物體或車輛上。注:滾筒上至少保持有5圈鋼絲繩，在工作前請回顧前面所敘述絞盤的安全警告和注意事項、操作警告注意事項等。3.把離合手柄轉到“離合器嚙合”的位置，離合器重新嚙合。4.把線控開關上的插頭插到電磁閥的插座上(如果使用電磁閥的話)。5.在絞盤所有的狀態上進行一至兩秒的試運行，以確保離合器完全離合到位。6.站在絞盤牽引路線一側的安全地帶，撥動線控開關上按鈕，直到反向，再放開按鈕直到馬達停止工作為止(如果使用電磁閥的話)，或者使用用戶配套的控制系統。7.當絞盤使用結束后，拔掉線控開關的插頭，再蓋上電磁閥的插座護罩(如果使用電磁閥的話)。維護潤滑1、絞盤內所有的運轉零部件在工廠時都已經用耐高溫鋰基潤滑脂進行潤滑，不需要再潤滑。2、絞盤鋼絲繩應定期進行清理并用油脂涂抹，保證潤滑防銹。鋼絲繩的更換:如果你的鋼絲繩已經出現損壞，請在使用前參照下面的方法進行更換:1、把離合手柄組件扳到“離合器脫開”的位置，脫開離合器。2、將鋼絲繩全部拉出，調換鋼絲繩時應注意鋼絲繩與滾筒的連接方法及鋼絲繩的纏繞方向。3、取下老鋼絲繩，換上新的鋼絲繩，并用的螺釘旋緊。4、然后把離合手柄組件扳到“離合器嚙合”的位置。5 通過絞盤驅動把新的鋼絲繩正確、整齊、緊密地繞在滾筒上;纏繞鋼絲繩時最好給絞盤加載10%倍絞盤標定拉力的載荷。注:鋼絲繩應從滾筒的下方繞入，不要讓鋼絲繩纏扭成結。故障排除

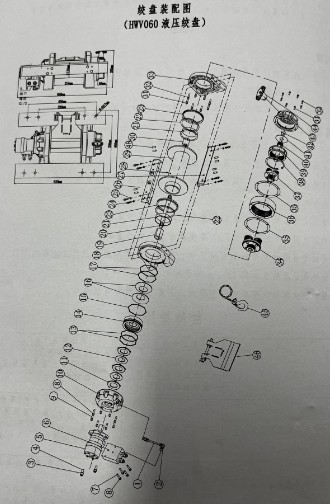

絞盤裝配圖（HWV060液壓絞盤）：

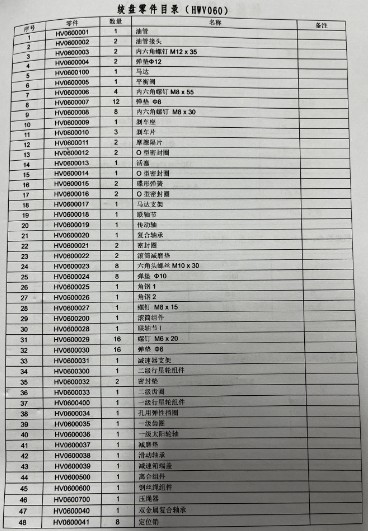

絞盤零件目錄(HWV060)

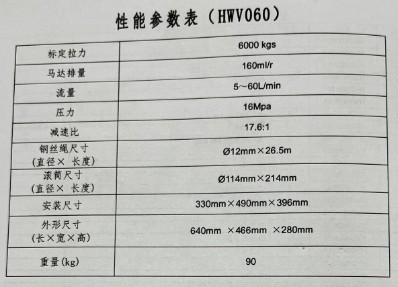

性能參數表(HWV060)
保修期限及其它說明本絞盤從發貨之日起一年內按技術使用說明書的規定進行操作和使用，因質量不良而造成損壞或不能正常工作，浙江潤華公司免費修理或更換損壞的零部件。浙江潤華公司保留不斷改進產品設計與規格的權利，屆時恕不另行通知。質�？ǎ�您購買的潤華絞盤嚴格按照技術要求精密制造、裝配、試驗，并按國際ISO9000質量認證體系控制質量，請在您使用本產品前仔細閱讀說明書，嚴格按照說明書要求進行操作，任何不按說明書要求操作所導致的產品或零部件損壞及易損件將不屬于保質期內的允許范圍。(剎車片、鋼絲繩、壓繩器等為易損件)當您有問題或發現產品有故障時，請填寫好以下信息將本卡寄到潤華絞盤銷售中心。 - 上一篇：楚勝牌油罐車使用說明書_湖北楚勝汽車有限公司 下一篇：沒有資料
