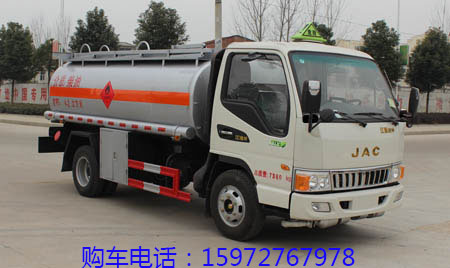

CSC5071GJYJH5型國五江淮加油車底盤配置：
采用國五江淮底盤制作，4X2驅動，揚柴國五WP3Q130E50發動機（130馬力），軸距3308MM，單排可翻轉車身，5檔變速箱，7.00R16鋼絲胎，斷氣剎，方向助力，原廠空調，底盤帶原廠前盤制動，ABS，限速裝置。
CSC5071GJYJH5型國五江淮加油車上裝配置：
1、罐體以及罐體的前后封頭都采用國標優質Q235 碳鋼板/4.2㎜鋼板制作、罐體的前后封頭為水壓弧型狀、罐內防波板為Q235碳鋼板制作\每倉罐設有道防波板\為水壓弧形狀，嚴格保證公告罐體尺寸制作水容積為8.5方。
2、單倉帶泵，可泵進泵出（罐車并配帶80\60帶回流閥的油泵）、此泵安裝在車身左側中部位置，所有自流以及泵出口均帶出口保護箱，所有出口為大梁下出油，出口保護箱為全密封式結構，出口箱帶箱鎖，所有球閥采用鋁合金，罐體兩側各配壹條與罐體一樣長度的鐵質炮筒管道箱及兩條卸油管并帶快速接頭，兩只4㎏大滅火器，工具箱按有效空間盡量做大。
3、罐體為銀色漆，所有出口均帶堵蓋，保證整車公告外型尺寸，罐體正中部周?chē)垂鈳�，以及紅白相間的反光標識，“易燃液體”標識貼于罐體左右后正中部各一只。
4、罐體頂部正中位置一只鋁合金歐標進料孔、罐體底部氣動海底安全總閥一只。
5、出具湖北特檢院罐體檢驗報告、產品質量證明書均按標準出具、產品質量證明書內要求有氣動海底安全閥門的型號以及證明書、探傷報告、竣工圖。
CSC5071GJYJH5型國五江淮加油車參數：
CSC5071GJYJH5型江淮加油車
【主要技術參數】
產品商標楚勝牌公告批次285
產品名稱加油車產品型號CSC5071GJYJH5型加油車
總質量(Kg)7360罐體容積(m3)4.82
額定載質量(Kg)3215外形尺寸5990×1950×2500
整備質量(Kg)3950貨廂尺寸××
額定載客(人) 準拖掛車總質量(Kg)
駕駛室準乘人數(人)3載質量利用系數
接近角/離去角(°)18/17前懸/后懸1085/1597
軸數2軸距3308
軸荷(Kg)2360/5000最高車速(Km/h)80
其它備注：1,運輸介質:汽油,類項號:3,密度:700千克/立方米;罐體有效容積4.82立方米;罐體外形尺寸(長×長軸×短軸)(mm):①加油機側裝在車架左側或右側:4000×1700×1060,②加油機裝在罐體前部:4000×1750×1260(加油機倉長800);罐體上部選裝折疊護欄。2,側防護采用冷彎型鋼/Q235,螺栓連接。后防護采用冷彎型鋼/Q235,焊接,截面高300mm,截面寬50mm,下邊緣離地高500mm。加油機型號及生產企業:BL1111Z/珠海市貝林加油設備有限公司中山分公司,HS1812B/托肯恒山科技(廣州)有限公司,SKES-1112/恒和嘉華科技有限公司(上海伯萊機械有限公司),SK20QF-111A,SK20QF-222A/鄭州三金石油設備制造有限公司,CS20D1110F/正星科技有限公司,JSK-70B1121CZ,JSK-70B1121C,JSK45B1121C/穩恩佳力佳(北京)石油化工設備有限公司, ZH6444/佛山市眾澤機電科技有限公司。3,僅選用子午胎,裝限速裝置和前盤制動器的底盤;該車應裝具有衛星定位功能的行駛記錄儀。ABS型號/廠家:CM4XL-4S/4M /廣州科密汽車電子控制技術股份有限公司。
【底盤技術參數】
底盤型號HFC1071P92K5C2ZV底盤名稱載貨汽車底盤
商標名稱江淮牌生產企業安徽江淮汽車股份有限公司
外形尺寸5773×1900×2180輪胎數6
接近角/離去角(°)18/17輪胎規格7.00R16
鋼板彈簧片數4/9+7,3/9+7前輪距1620
燃料種類柴油后輪距1395
排放標準GB17691-2005國Ⅴ,GB3847-2005
發動機型號 發動機生產企業 排量 功率(Kw)
WP3Q130E50濰柴動力揚州柴油機有限責任公司 2970 96 |
